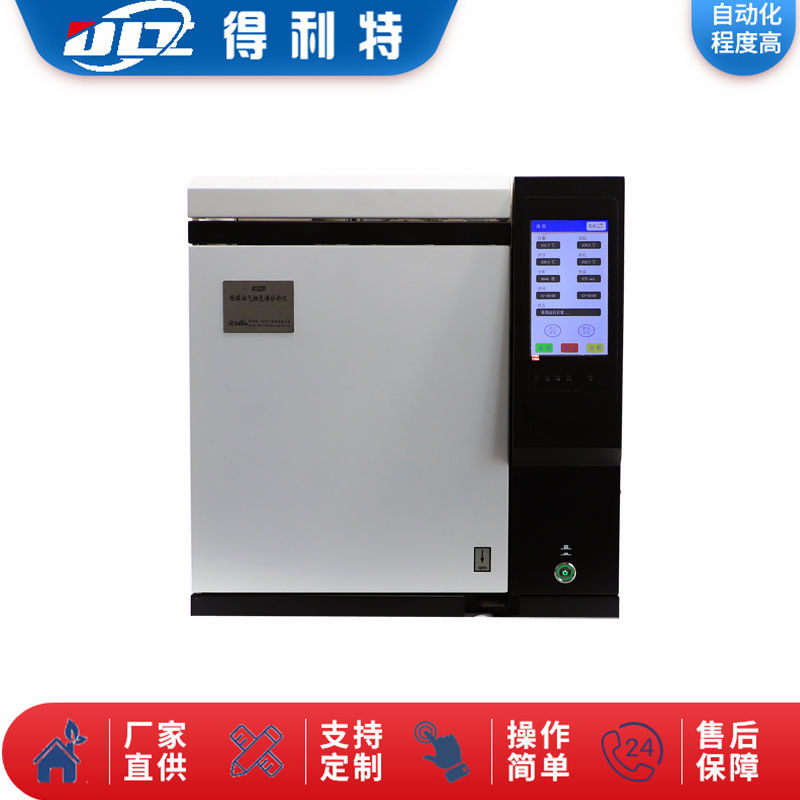

绝缘油气相色谱分析仪（Insulating Oil Gas Chromatograph Analyzer，简称绝缘油GC分析仪）是一种用于检测电力设备中绝缘油中溶解气体成分的分析工具。通过分析绝缘油中的气体成分，能够帮助判断变压器等电力设备的运行状况及是否存在故障。其工作原理与标准的气相色谱分析仪相似，但专门针对绝缘油中的气体进行定性和定量分析。
1. 气相色谱的基本原理
气相色谱（GC，Gas Chromatography）是一种常见的分析技术，主要用于分离和定量分析气体和挥发性物质。其原理是基于样品中不同组分在固定相（通常为色谱柱内的吸附材料）和流动相（气体载气）之间的分配系数不同，因此能够在柱中被分离。
2. 绝缘油气相色谱分析仪的工作流程
具体到绝缘油气相色谱分析仪的工作流程，它通常包括以下几个步骤：
(1) 样品的采集与准备
从变压器或其他电力设备中采集绝缘油样品。采样时需注意保持油样的新鲜度，并避免外界气体的干扰。样品通常会加入气相色谱分析仪的注射器中。
(2) 样品注入
将采集到的绝缘油样品注入到气相色谱分析仪的进样口。此时，绝缘油中的气体成分（如氢气、甲烷、乙烯、乙炔等）会被释放出来，形成气体混合物。
(3) 气体分离
在色谱柱中，载气（如氦气或氮气）通过柱子推动样品中的气体成分。色谱柱的内部涂层具有不同的亲和力，可以根据各气体组分与固定相之间的相互作用力（例如吸附、溶解）不同，将气体成分分离开来。
(4) 检测
分离后的气体组分经过色谱柱后进入检测器。常用的检测器有热导池检测器（TCD）、火焰离子化检测器（FID）和电子捕获检测器（ECD）等，具体选择哪种检测器取决于所分析的气体类型和仪器的配置。
热导池检测器（TCD）：适用于大多数气体，尤其是能够与热导池内的金属材料产生导热差异的气体。
火焰离子化检测器（FID）：对于有机气体（如烃类）特别敏感。
电子捕获检测器（ECD）：对于电子负性强的气体（如氯化气体）有较好的灵敏度。
(5) 数据分析
检测器输出信号经过数据处理系统进行分析，转化为色谱图。每个气体成分对应色谱图上的一个峰，峰的保留时间（也称为流出时间）和面积可以用来定性和定量分析样品中的气体成分。
定性分析：通过与标准样品的对比，确定样品中气体的种类。
定量分析：根据峰面积或峰高，结合仪器的校准曲线，可以计算出各气体的浓度。
