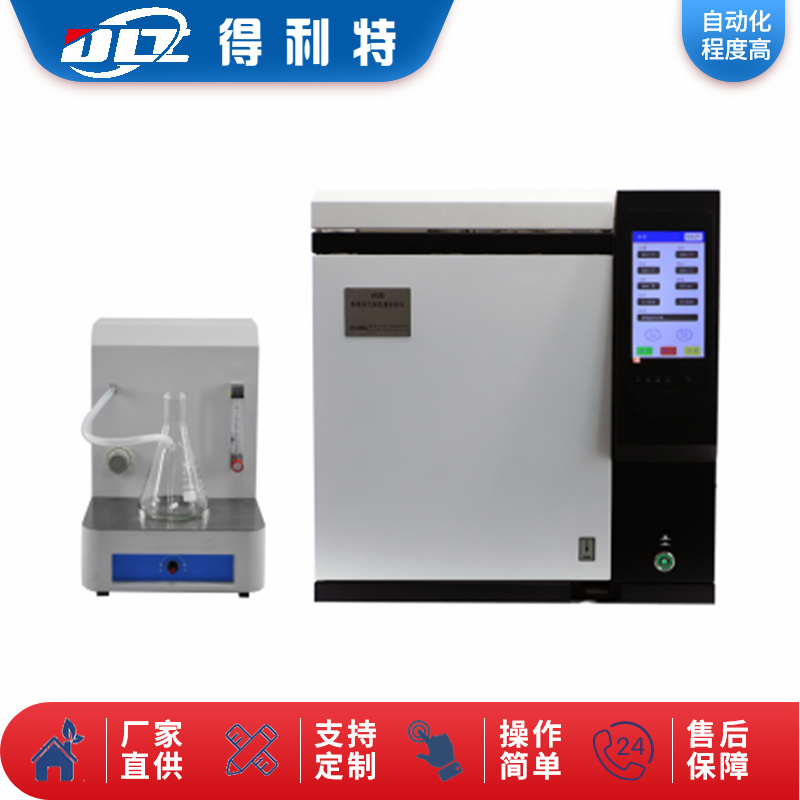

绝缘液体是电力变压器、互感器等高压电气设备的核心介质，在长期热应力与热氧化作用下会发生分解，产生各类特征气体。通过检测产气组分与含量，能够评估绝缘油老化劣化趋势，预判设备内部隐患。A1223 绝缘液体产气特性测定仪，用于在无电力设备材料干扰、无电场作用环境下，完成绝缘液体产气特性检测，依托气相色谱法，对绝缘液体中溶解的氢气、一氧化碳、甲烷、二氧化碳、乙烯、乙烷、乙炔、氧气、氮气等气体组分开展定量分析，检测过程符合多项国家及行业标准。

本仪器执行标准包含 NB/SH/T 0930、NB/T 11731、GB/T 17623、DL/T703、DL/T 722，标准体系覆盖绝缘油产气试验、油中溶解气体分析、电力用油检测等技术要求，保障测试流程规范性，检测数据具备可溯源性，可满足实验室质检、科研试验、电力用油研发等场景使用。

仪器测试原理采用气相色谱分离技术，配备两根色谱柱，组分分离效果稳定。采用一次进样模式，进样量小，单次全分析周期短。样品进入色谱系统后，不同气体组分在色谱柱中完成分离，依次进入 TCD、FID 检测器，甲烷化转化炉稳定维持 380℃工作温度，实现一氧化碳、二氧化碳转化检测。采集的信号传输至色谱工作站，由系统自动完成数据采集、计算与结果输出，简化人工计算步骤，降低人为引入误差。

设备温控系统采用热风循环结构，控温区间室温至 200℃，检测器 FID 温控范围室温至 300℃，温度显示精度 0.1℃，控温精度≤±0.3℃，温度控制稳定。系统内置超温保护机制，任意一路温度超出设定阈值，仪器自动报警并切断加热电源，规避试验风险。可设置 0～999 小时自动计时报警，选配干燥箱可拓展样品前处理能力。气路配置自带稳压阀，搭配微型玻璃气体流量计，可监测 200ml/min 空气或氮气流量，保障载气流量持续稳定，减少流量波动对检测结果的干扰；仪器开机稳定时长小于 1.5 小时，可快速投入试验。

在质量精度与检测限方面，仪器基线噪声 TCD≤0.1mv，FID≤1×10⁻¹²A/30min；基线漂移 TCD≤0.2mv/30min，FID≤1×10⁻¹¹A/30min；TCD 灵敏度≥1000mv・ml/mg，FID 检测限≤5×10⁻¹²g/s。各组分检测指标：甲烷 0.1PPm，一氧化碳 2PPm，二氧化碳 5PPm，氢气 2PPm，乙炔 0.1PPm，乙烯 0.1PPm，乙烷 0.1PPm，微量特征气体均可稳定检出，满足绝缘油早期劣化气体检测需求。

仪器整机尺寸 480mm×495mm×550mm，重量 45kg，结构紧凑。适用于电力研究院、油品检测实验室、绝缘材料企业、变压器制造单位、石化润滑油研发机构等行业，用于绝缘液体热老化产气试验、新绝缘油性能评价、油品配方研发等工作。整套测试方法兼顾试验效率与数据可靠性，依靠稳定温控、精密气路、高性能检测器，完成绝缘液体产气特性的精准测定，为绝缘介质性能评价提供可靠试验数据支撑。
